Estación elevadora y balsa de regulación de Arroyo San Serván

Estación elevadora y balsa de regulación de Arroyo San Serván

Tal como se ha indicado en la entrada anterior del blog, la Zona Regable de Lobón es un sistema de explotación hídrica para la puesta en regadío de la comarca de las Vegas Bajas, competencia de la Confederación Hidrográfica del Guadiana. Existe concesión de uso de determinados recursos hídricos con fines de riego para la Comunidad de usuarios denominada Comunidad de Regantes de Badajoz, Canal de Lobón, que fue constituida en el año 1960 y agrupa a 160 Comuneros.

El canal es propiedad de la Confederación Hidrográfica del Guadiana, y se dedica principalmente a usos agrícolas en cultivos de patatas, maíz, espárragos y hortalizas, tanto por riego mediante aspersión, como por goteo y gravedad.

Así pues, conforme a la vista anterior comentada en el blog y ya mencionada, para el riego del suelo de esta zona de la comarca se construyó el Canal de Lobón (longitud: 47,830 km y caudal en toma de 16,80 m3/seg). Atiende las demandas de la Zona Regable de Lobón (14.998 ha) ya indicada, que se extiende desde la presa de Montijo por la margen izquierda del Guadiana hasta las proximidades de Badajoz.

Estación elevadora y balsa de regulación de Arroyo San Serván (Fuente:  Ayuntamiento de Arroyo San Serván y Confederación Hidrográfica del Guadiana)

Existe además en Arroyo de San Serván, junto a la autovía A5 y la urbanización Las Mazas, una estación elevadora que se nutre de una balsa de regulación abastecida por el canal, para elevar el agua hasta unos depósitos situados en el pié de la Sierra de San Serván, por la cara norte, y desde donde se distribuye mediante un red de tuberías por toda la Zona Regable de Lobón, de forma ortogonal, coincidente con la red de caminos de comunicación, vertebrando el territorio del término municipal de Arroyo San Serván en toda su zona noroccidental.

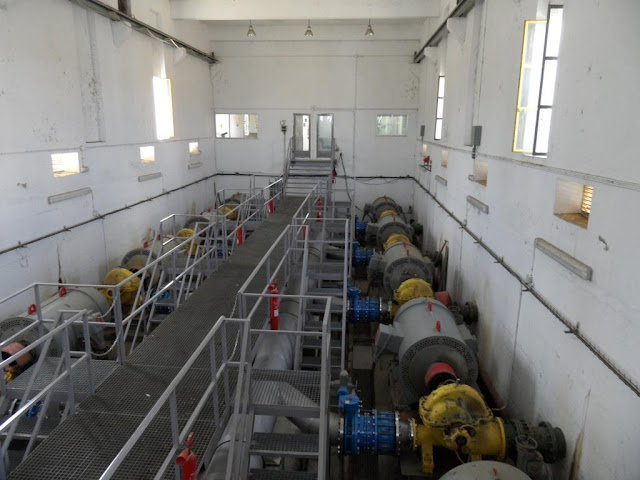

Interior de la estación elevadora, con sus 8 bombas (disposición 4p+4p)

La estación elevadora cuenta con dos tuberías de impulsión independientes, alimentadas cada una por 4 bombas de eje horizontal instaladas en paralelo, y alimentadas desde la balsa de regulación que a su vez toma el agua desde el propio canal de Lobón.

Polipasto sobre puente grúa en la estación elevadora, para labores de mantenimiento de los grupos de bombeo

Como se ha indicado en la entrada correspondiente al canal de Lobón, uno de los mayores problemas a los que se enfrenta actualmente el sistema de riego del Guadiana en los canales de Montijo (por la margen derecha) y de Lobón (por la margen izquierda), es la proliferación de algas, con riesgo de eutrofización de las aguas contenidas en las diversas balsas de riego distribuidas a lo largo del recorrido de los canales (más de media docena en el caso del Lobón).

Para tratar de minimizar el problema, una de las medidas tomadas es la instalación de tamices rotatorios a modo de filtros en puntos específicos, como en la captación de la estación elevadora de Arroyo San Serván y su balsa de riego, de modo que se evite la propagación y proliferación de algas en esas zonas e instalaciones.

Estos tamices rotatorios enganchan las algas y flolículos en sus bandejas giratorias, y tras una aspersión de los mismos arrastran las partículas hacia unas cintas transportadoras que las llevan hasta un punto de retirada, pudiendo fluir el agua restante a través de los tamices limpia en su mayor parte.



Interior de la caseta de bombas, con la segunda línea de bombas correspondiente a la otra tubería de impulsión

Vista general de las válvulas en el arranque de las tuberías de impulsión en el foso exterior adyacente a la caseta de bombas

Tuberías de impulsión en su ascenso hacia la Sierra de San Serván y los depósitos allí ubicados

Cercana a la estación elevadora se dispuso, hace pocos años, una balsa de regulación, con fondo y laterales protegidos por lámina impermeablizante para evitar las pérdidas por infiltración en el terreno, para asegurar el suministro a la estación elevadora.

Al igual que en la toma de agua de todo el complejo con la instalación de los tamices rotatorios anti-algas, la balsa está dotada también de sistemas para evitar la proliferación de las mismas, en este caso mediante emisores ultrasónicos, y así poder minimizar la eutrofización del agua almacenada en la balsa.

Balsa de regulación de Arroyo San Serván

Por último, nuevamente, nuestro más sincero agradecimiento al Ingeniero de Caminos, Canales y Puertos D. Álvaro Paniagua De la Calle, Jefe de Servicio de Explotación de Vegas Bajas y Presas, de la Confederación Hidrográfica del Guadiana, quien explicó pormenorizadamente el sistema de riego por aspersión del sector Arroyo-Calamonte a nuestros estudiantes y profesores, con la visita a la balsa reguladora, la estación elevadora y los filtros, encendido de máquinas, etc., así como al personal encargado de la explotación del canal de Lobón y de la Estación Elevadora y Balsa de Riego de Arroyo San Serván, así como de la presa de Montijo, origen del canal, durante nuestra visita del 28 de abril de 2015.
